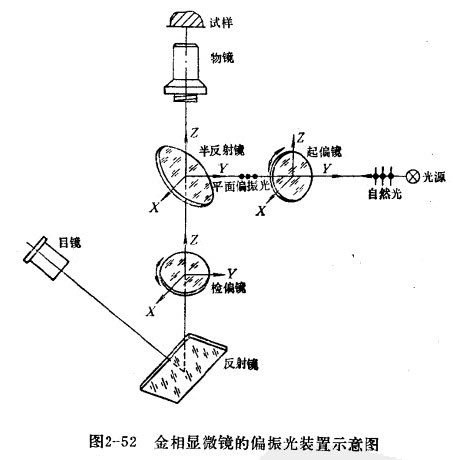

    一般金相顯微鏡中的偏振光裝置，只是在入射光程中及觀察鏡筒內各加入一塊質量甚佳的人造偏振片(圖2-52是其示意圖)。

    國產立式和大型金相顯微鏡，都備有偏振光裝置。這些都是在使用前才插入或接上的。但必須經過適當?shù)恼{(diào)節，才能進行工作。

    使用前的調節，一般包括起偏鏡的調節、檢偏鏡的調節、載物臺機械中心的調節三個方面。目前常見的有偏振光裝置的金相顯微鏡，其中的起偏鏡和檢偏鏡中有一個的偏振軸方位在出廠時已調節并固定好，使用時只需調節另一個便可以了。雖然如此，我們還是敘述兩個鏡都需要調節的情況。

    起偏鏡的調節

    調節時要求將起偏鏡的偏振軸處于水平位里，以便使經起偏鏡出來的平面偏振光的振動面與水平面平行，從而保證:1)從半反射鏡上反射進入物鏡的平面偏振光的光強最大，2)從半反射鏡反射后的平面偏振光光矢E和起偏鏡偏振軸平行。

    在圖2-52中，為了強化立體感，特意標上直角座標XYZ，其中XY座標面為水平面，X軸為垂直于圖面的水平方向。起偏鏡平面和xz座標面平行，檢偏鏡平面和XY座標面平行。有了這種規定，上述對起偏鏡調節的目的和要求可更明確地表達為:調節起偏鏡的偏振軸位于X軸方位，以保證平面偏振光經半反射鏡反射后光矢仍歸在X軸方位振動，并且光強是最大的平面偏振光。

    這一步的調節，可以利用經過拋光的但未經浸蝕的不銹鋼試樣來進行。將試樣放在載物臺上，除去檢偏鏡(只裝起偏鏡)，從目鏡內觀察聚焦后試樣磨面上反射光強度。轉動起偏鏡，反射光強度發生明暗變化，當反射光最強時，就是起偏鏡滿足上述要求的正確位置。
