XJL-02型立式金相顯微鏡的明場照明系統
發布人：shpuda發布時間：2014/3/20

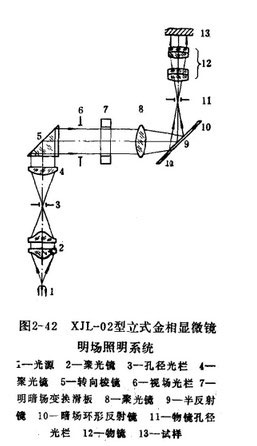

XJL-02型立式金相顯微鏡既有明場照明也有暗場照明。調換這兩種照明方式比較簡便。圖2-42是其明場柯拉照明系統。
這一型號的金相顯微鏡是按任意機械筒長設計的，此類物鏡的共扼距離為無窮大，即試樣應放在物鏡前焦面上。
從圖2-42可以看出，光源1經聚光鏡2成象在孔徑光欄3上，而照明系統孔徑光欄3和物鏡孔徑光欄11又是共扼的，因此，調節孔徑光欄3的大小可以控制從試樣13進入物鏡12的成象光束孔徑角的大小。孔徑光欄3放在聚光鏡4的物方焦平面上，而物鏡孔徑光欄11放在聚光鏡8的象方焦平面上。這樣安排不僅保證了孔徑光欄3和物鏡孔徑光欄11是共軛的，而且從聚光鏡4到聚光鏡8之間光線又是平行的。這對于由金相顯微鏡的明場照明改換為暗場照明極為方便，只要在視場光欄6后面安一個明暗場變換滑板7。
暗場照明時將平行光束變?yōu)閿U(kuò)大的環狀光束入射到暗場環形反射鏡10上便可。此外，視場光欄6在聚光鏡8的物方焦平面上，試樣13在物鏡12的物方焦平面上，因此視場光欄6和試樣13表面也是共扼的。調節視場光欄6的大小，可以改變試樣上的被照明范圍，而明暗場變換滑板，在明場下使用的那一部分實際上是一個透光圓孔，在暗場照明使用的那一部分則比較復雜。
