偏光顯微鏡透鏡式色燈信號機的清晰倒影調焦法
發布人：shpuda發布時間：2014/3/12
利用清晰倒影法調整偏光顯微鏡透鏡式色燈信號機的焦點簡便又準確，只要顯微鏡透鏡組質量較好，一般可以獲得滿意的效果。具體做法是:
(一)偏光顯微鏡透鏡組的分解組裝
首先將機構上的偏光顯微鏡透鏡組分解，在室內進行清掃和組裝。檢查顯微鏡透鏡組兩塊透鏡質量，無色顯微鏡透鏡應明凈光亮、棱角均勻;有色透鏡顏色要適當。在清掃玻璃的灰塵、污垢時，特別要注意擦凈梭角處影響顯示的積塵物，然后進行透鏡組的組裝。在組裝時透鏡邊緣包以布帶或膠布，但不要太厚，防止緊固時透鏡破裂。
(二)確定透鏡組光軸的延伸點

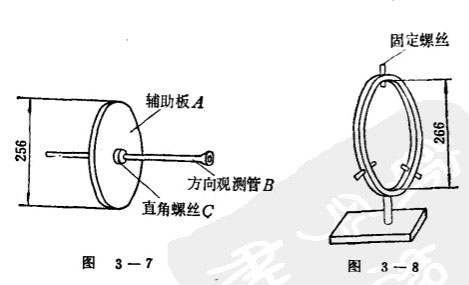

偏光顯微鏡透鏡式色燈信號機的透鏡組光軸，位于偏光顯微鏡透鏡框上兩塊透鏡中心點的連線上，透鏡組光軸與透鏡平面相垂直。我們模擬這種關系，制做一個“方向調整器”。其結構如圖3-7所示，由輔助板A，方向觀測管B和直角螺絲C三部分組成，用以表示偏光顯微鏡透鏡組光軸的方向。又制做了透鏡組架如圖3-8所示。圖中三個螺絲是為了固定透鏡組框或方向調整器用的。為了確定透鏡組光軸的延伸點，將方向調整器緊固在透鏡組架上，使輔助板A的平面與透鏡組架密貼良好。然后通過方向觀測管觀測其前方3-4米遠的屏，并用點P作標記，此點即為透鏡組光軸延伸至屏上的一點。
